钢丝圈生产线

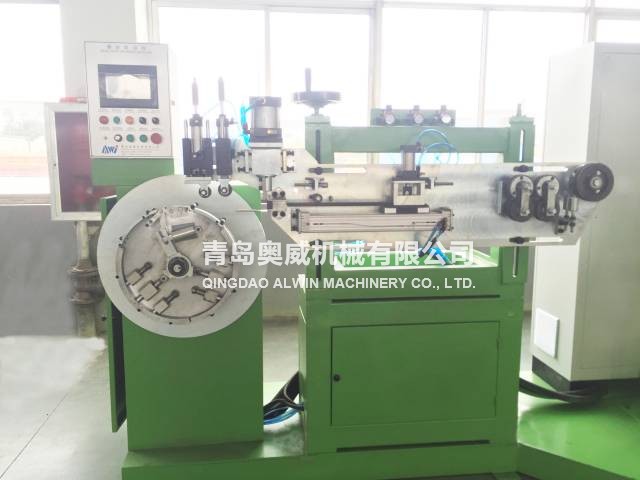

单工位钢丝圈缠绕成型机
设备用途

本机为制造轮胎外胎用钢丝圈成型联动生产线,适应钢丝圈断面为长方形或正方形结构。本机主要结构由钢丝联组导开装置,钢丝抛光加热装置,包胶挤出,冷却牵引储存装置,钢丝切断定长装置及钢丝圈成型鼓等组成联动生产线,采用PLC程序控制,设定绕圈数量,钢丝圈免包头,自动卸料。


单工位钢丝圈缠绕成型机
单工位钢丝圈缠绕成型机
单工位钢丝圈缠绕成型机
单工位钢丝圈缠绕成型机
技术参数

钢丝圈直径

Bead diameter (inch)

8-28

钢丝导开架

Wire let-off shelf (pcs)

1-8

导开架适用成品钢丝盘内径

Suitable bead roller dia. (mm)

350

挤出机(选配)

Extruder (optional)

XJΦ65(热喂料) (Hot feed)

钢丝口型板孔

Wire die pad hole (pcs)

1-8

成型鼓转速

Bead chuck revolving speed (r/min.)

100

装机容量

Installed capacity (kw)

36

外形尺寸(长x宽x高)

Dimension (LxWxH)

10500x2200x2800
